HRH 기어

특징 1: 컴팩트함

HRH 기어 단 하나의 기어 쌍만으로 매우 높은 감속비 달성하여 내부 부품 수를 획기적으로 줄입니다.
기어 및 베어링과 같은 구성 요소. 이러한 간소화된 설계 덕분에 가볍고 컴팩트한 기어 단위 구현할 수 있으며, 제조 비용을 절감하고 유지보수성을 향상시킬 수 있습니다.

예) 감속비 1/60의 조합 예시

케이스 연구	스파이럴 베벨 기어	하이포이드 기어	HRH 기어 (고비율 하이포이드 기어)
	베벨 1/2 + 스퍼 1/5 + 스퍼 1/6 3 단 감속기	하이포이드 1/5 + 스퍼 1/12 2 단 감속기	HRH 기어 1/60 1 단 감속기

특징 2: 내구성

피니언 축을 오프셋시키면 피니언의 외경과 접촉비가 전체 증가하여 치근이 커집니다.
단면적이 넓어지고 강도가 향상됩니다.
또한, 접촉률이 높을수록 치아 표면의 내구성이 향상되어 피팅 저항성과 토크 용량이 개선됩니다.
기어 단위의 내구성 향상에 기여합니다.

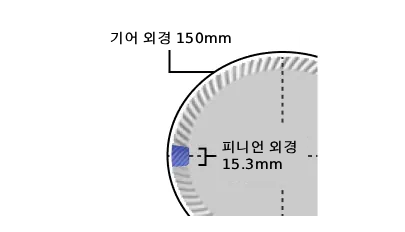

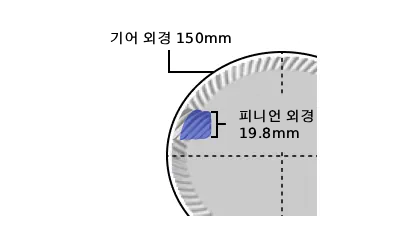

	스파이럴 베벨 기어	하이포이드 기어
기준 치수	2
기어 톱니비	５×75
피니언 외경	-	30% 상승
피니언 레이아웃 위치

특징 3: 조용한 운전

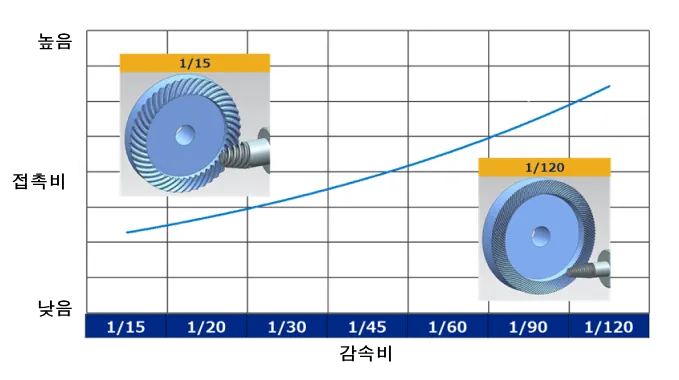

피니언 샤프트를 오프셋함으로써 접촉비가 높아져 기어 회전 중 진동이 억제되고 충격 하중이 완화됩니다.
그 결과 운전 소음이 개선되었습니다.
이는 베벨 기어에서 흔히 발생하는 "치면 충격 소음"을 효과적으로 줄여주어 전체적으로 더욱 조용한 기어 단위 구현하는 데 기여합니다.

오프셋 위치	AC(중앙 위)	BC(중심 아래)
나선 방향	기어- 왼쪽 피니언 - 오른쪽	기어- 오른쪽 피니언 - 왼쪽
피니언 레이아웃 위치
