고강성 감속기 DGS형
3형번
외경: 73mm / 79mm / 93mm
6감속비
1/19・1/29・1/49・1/79・1/99・1/119
*1/119 감속비 프레임 크기 030 및 050에서만 사용 가능합니다.
특징
높은 정밀 위치 제어가 가능합니다. 높은 토크, 넓은 감소 범위 비율, 그리고 충격 저항을 위한 높은 강성.
소형하고 유연한 디자인이 가능합니다.
높은 토크와 넓은 감속비 범위
로봇 및 FA 장비에 최적의 선정입니다. (높은 정확도가 요구되는 기타 제품에도 적합합니다.)
고강성 감속기 DGS형 데모 장비를 소개합니다

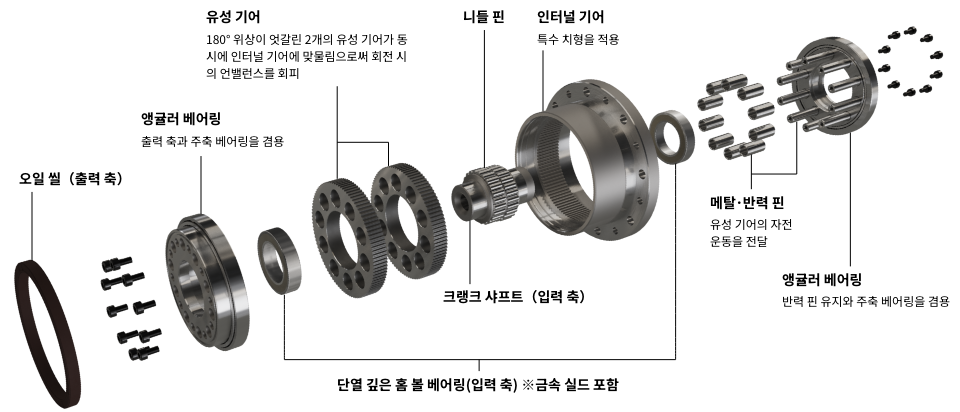

구조
【구조】고토크, 풍부한 감속비로 충격에 강한 고강성.
형식
| ①형식 | DG 시리즈 |
|---|---|
| ②형상 | S: 중실 |
| ③ 형번 * | 010:11N・m |
| 030:31N・ｍ | |
| 050:52N・m | |
| ④감속비 | 019：1/19 |
| 029：1/29 | |
| 049：1/49 | |
| 079：1/79 | |
| 099：1/99 | |
| 119:1/119* | |
| ⑤특수기호 | 특수 사양인 경우에는 추가 확인 기호가 들어갑니다. |
※각 크기에서의 출력 축 정격 토크값을 프레임 번호(형번)로 표기
※감속비 1/119는 형번 030, 050 한정입니다.
선발 과정
고강성 감속기 다음과 같이 선정할 수 있습니다. 자세한 내용은 카탈로그를 다운로드하십시오.
1
사용 조건에서 출력 축 측에 가해지는 평균 부하 토크의 산출
2
-1
평균 출력 회전 속도 산출
2
-2
감속비 결정
2
-3
평균 입력 회전 속도 산출
2
-4
최고 입력 회전 속도 산출
3
사용 조건이 성능표의 값을 충족하는지 확인
4
감속기 수명 시간 산출
