고강성 감속기 사용 시 주의사항
DGS 타입 사용 시 주의사항
윤활 /밀봉 재료
저희 공장에서 출고될 때 감속기 내부에 그리스 밀봉되어 있습니다.
하지만 장치 측 입력축 에는 오일 씰 설치되어 있지 않습니다.
필요한 경우, 그리스 누출을 방지하기 위해 장치에 밀봉재를 부착하십시오.

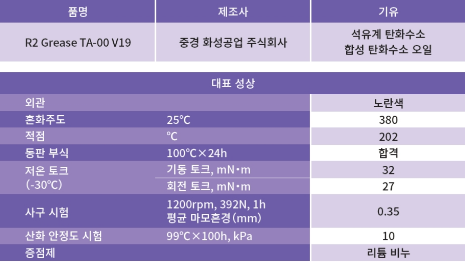

[중요] 기기 측면에서 아래 표에 있는 당사 전용 그리스(별매)를 공간 부피의 70~80%까지 채우십시오.
DGS 타입의 경우, 감속기에도 당사에서 별도로 판매하는 전용 그리스를 채워 넣으십시오.
주입 위치는 설치 예시를 참조하십시오.
충전량은 <표 1>의 [감속기 그리스 충전 위치 충전량]을 참조하십시오.
그리스 사용 시 주의사항
1. 지정된 양보다 많거나 적은 양의 그리스를 사용하거나 다른 종류의 그리스를 사용하면 성능 저하 또는 조기 손상이 발생할 수 있습니다.
2. 먼지나 습기 등이 내부에 들어가지 않도록 주의하십시오. 이 주의사항을 지키지 않으면 고장이 발생할 수 있습니다.
위에 표시된 값은 대표값입니다. 실제 값은 제조 로트에 따라 약간 다를 수 있습니다.
취급 시 주의사항
- 직사광선을 피하고 통풍이 잘 되는 곳에 감속기를 보관하십시오.
- 사용 전에 "물질안전보건자료 (SDS)"를 확인하십시오.
[기기 측 그리스 주입 위치에 대한 그리스 주입량 계산 예시]
기기 측면의 공간 부피가 24cm3일 때
기기 측면에 채워진 그리스의 양 =
<공간 부피> × < 그리스 밀도 > × <충전 비율>
= 24cm³ × 0.9g/cm³ × 75% = 16.2g

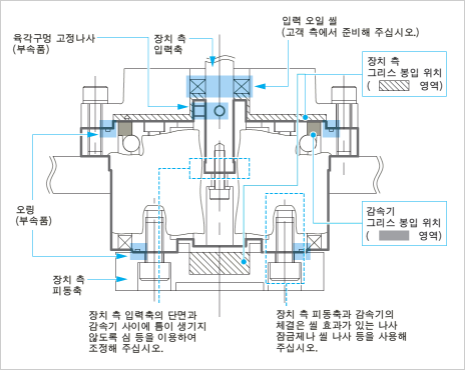

그리스 밀봉 공간의 예 < 그림 1 >

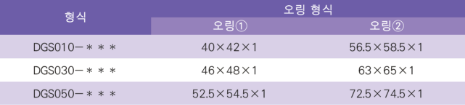

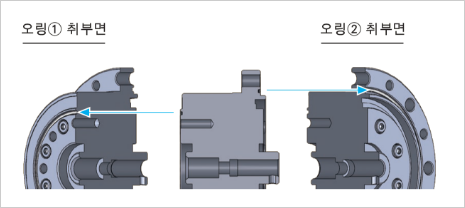

■ 본 제품을 설치할 때에는 동봉된 오링 (2종)을 사용하십시오.
오링 사용 시 주의사항
1. 오링 사용하기 전에 손상 여부를 확인하십시오.
2. 오링 장착할 때 이물질이나 먼지가 달라붙거나 들어가지 않도록 주의하십시오.
3. 설치 시 오링 꼬이거나 서로 물지 않도록 주의하십시오.
4. 귀사 기기의 오링 접촉면은 Ra 1.6 이하(Rz 3.2 이하)의 표면 조도를 가져야 합니다.
이 예방 조치를 따르지 않으면 그리스 누출로 인해 감속기의 수명이 단축될 수 있습니다.
5. 부속품으로 제공되는 오링 설치할 때 도포된 오일이 새어 나올 수 있지만, 이는 제품 품질에 영향을 미치지 않습니다.
DGF 타입 사용 시 주의사항
윤활제/밀봉재
저희 공장에서 출고될 때 감속기 내부에 그리스 밀봉되어 있습니다.
하지만 오일 씰 입력축에 부착되어 있지 않습니다.
필요한 경우, 그리스 누출을 방지하기 위해 장치에 밀봉재를 부착하십시오.

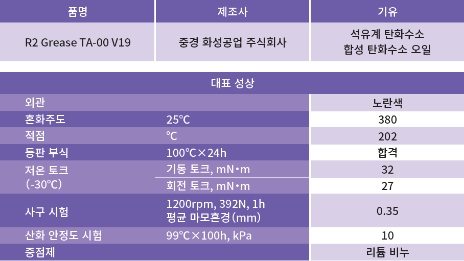

[중요] 기기 내부 공간의 70~80%를 당사 전용 그리스(별매)로 채우십시오.* 그리스 밀도: 0.9g/cm³
그리스 사용 시 주의사항
1. 지정된 양보다 많거나 적은 양의 그리스를 사용하거나 다른 종류의 그리스를 사용하면 성능 저하 또는 조기 손상이 발생할 수 있습니다.
2. 먼지나 습기가 그리스에 들어가지 않도록 주의하십시오.
위에 표시된 값은 대표값입니다. 실제 값은 제조 로트에 따라 약간 다를 수 있습니다.
작동 온도 범위: -30°C ~ 130°C
취급 시 주의사항
- 이는 소방법상 비위험물에 해당합니다.
- 직사광선을 피하고 통풍이 잘 되는 곳에 감속기를 보관하십시오.
- 사용 전에 "물질안전보건자료 (SDS)"를 확인하십시오.

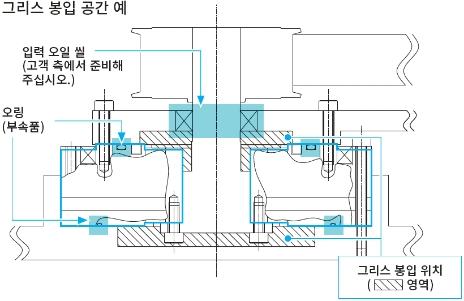

*기기 측면의 공간 부피가 24cm³인 경우
밀봉된 그리스 양 = 24 cm3 × 0.9 g/cm3 × 75% = 16.2 g

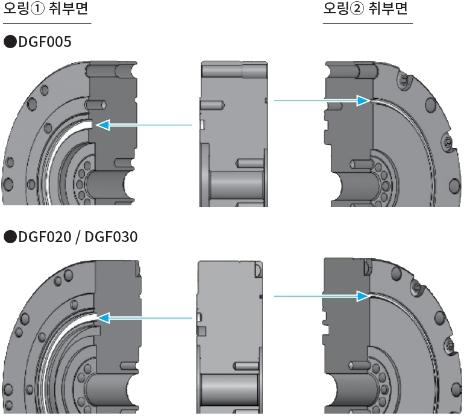

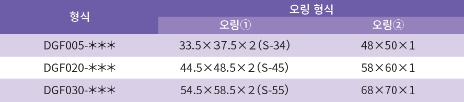

■ 본 제품을 설치할 때에는 동봉된 오링 (2종)을 사용하십시오.
오링 사용 시 주의사항
1. 오링 사용하기 전에 손상 여부를 확인하십시오.
2. 오링 장착할 때 이물질이나 먼지가 달라붙거나 들어가지 않도록 주의하십시오.
3. 오링 꼬이지 않도록 잘 부착해 주십시오.
4. 오링 끼이지 않도록 잘 부착해 주십시오.
5. 귀사 기기의 오링 접촉면은 Ra 1.6 이하(Rz 3.2 이하)의 표면 조도를 가져야 합니다.
