고강성 감속기 DGF형
3형번
외경: 71.5mm / 81.5mm / 91.5mm
2감속비
1/50・1/100
특징
당사의 감속기는 매우 가볍고 얇으면서도 내부에 입력 베어링을 포함할 수 있습니다. 따라서 사용자는 장비 설계 시 그 소형화 및 경량성을 확실히 체감할 수 있습니다.
편평하고 가벼우며 베어링 내부에 입력값 포함
기기를 더욱 소형화합니다

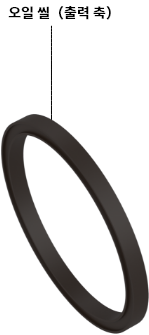

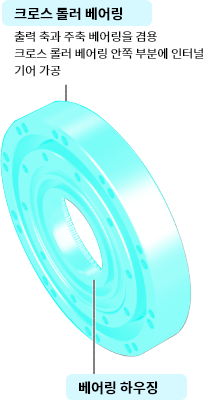

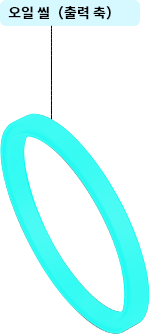

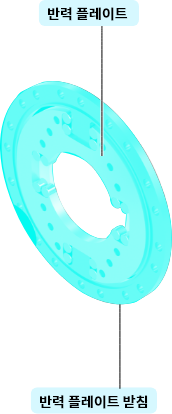

구조

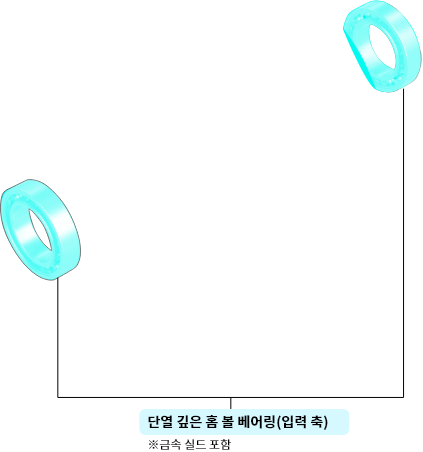

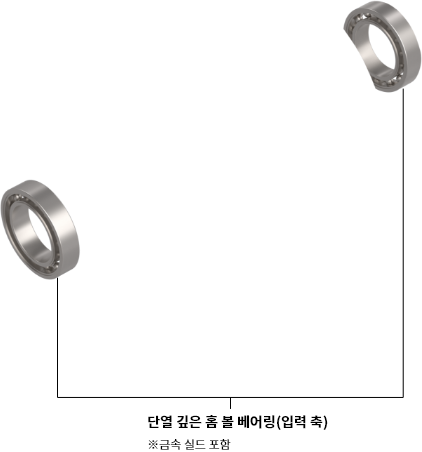

[구조] 입력 베어링 내부
형식
| ①형식 | DG 시리즈 |
|---|---|
| ②형상 | F：편평 |
| ③ 형번 * | 005: 5.4N·m |
| 020:16N·m | |
| 030:28N·m | |
| ④감속비 | 050：1/50 |
| 100：1/100 | |
| ⑤특수기호 | 특수 사양인 경우에는 추가 확인 기호가 들어갑니다. |
※각 크기에서의 출력 축 정격 토크값을 프레임 번호(형번)로 표기
선발 과정
고강성 감속기 다음과 같이 선정할 수 있습니다. 자세한 내용은 카탈로그를 다운로드하십시오.
1
사용 조건에서 출력 축 측에 가해지는 평균 부하 토크의 산출
2
-1
평균 출력 회전 속도 산출
2
-2
감속비 결정
2
-3
평균 입력 회전 속도 산출
2
-4
최고 입력 회전 속도 산출
3
사용 조건이 성능표의 값을 충족하는지 확인
4
감속기 수명 시간 산출
