속도 제어 타입
인버터 특징
접촉을 통한 정지 및 접촉을 통한 압착 기능
입력 신호 한 개로 “감속” -> “접촉을 통한 정지” -> “접촉을 통한 압착” 등 일련의 운전이 연속으로 실행됩니다.

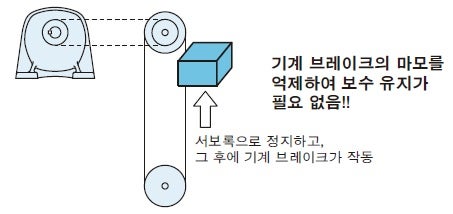

브레이크 시퀀스 기능
기계식 브레이크가 열리고 닫힐 때 모터 운전을 설정할 수 있습니다.
간단 서보 락
모터가 정지한 상태에서 회전하지 않도록 위치 고정 제어를 실행합니다.
RS485 통신이 표준으로 장착
PC에 연결하여 파라미터를 관리하고 운전 상태를 모니터링할 수 있습니다.
인버터를 간편하게 제어하고 통신으로 네트워크를 구축할 수 있습니다.
기어 모터 특징
고효율 IPM 기어 모터

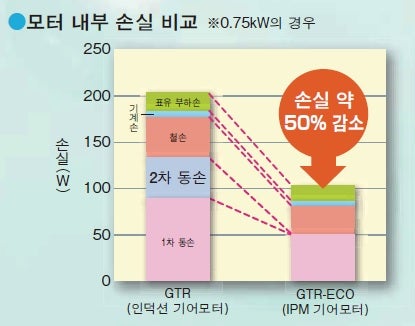

- 회전자에 전류가 흐르지 않으므로 2차 동손이 발생하지 않습니다.
- 영구 자석이 자속을 발생시키므로 모터 전류가 거의 없습니다.
- 모터 단독 효율성은 IE3를 넘어 섭니다.
IPM 고효율 제어
- 인버터는 엔코더 없이 인버터 유닛의 출력 전압과 전류로 모터 회전 속도를 감지합니다.

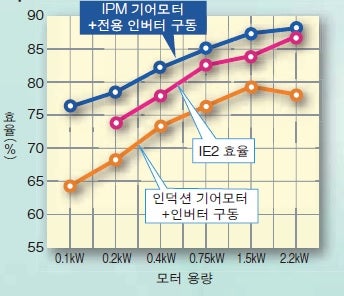

- IPM 모터 효율성이 극대화되면 부하에서의 전류를 최소화하는 제어를 통해 IE2보다 높은 효율성(인버터에 의한 손실 포함)을 얻을 수 있습니다.
환경 친화적인 IPM 기어 모터

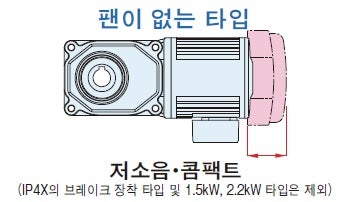

- 0.75kW 이하 모델에는 팬이 없으므로, 이러한 모델은 소형화되어 소음, 전체 길이 및 질량이 감소되었습니다. 이를 통해 소형화는 물론 경량화도 가능해졌습니다.
- 인버터의 브레이크 시퀀스 기능을 통해 브레이크를 유지보수할 필요가 없어 보전성이 향상됩니다.
- 이 제품은 팬 커버와 팬과 같은 부품이나 서비스 부품이 필요하지 않으므로 제조와 재질에서 CO CO₂ 방출을 감소시키는 환경 친화적인 제품입니다.
환경 친화적 그리고 편리함!
- 동기식 모터이므로 슬립이 발생하지 않습니다.

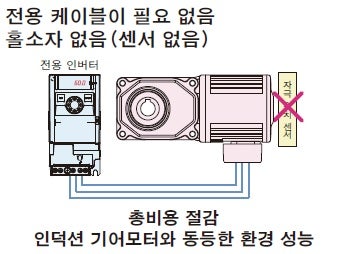

부하가 변하더라도 주파수 명령 값에 지정된 회전 속도로 계속 회전합니다. - 전용 케이블이 필요 없음
자극 위치 센서를 사용하지 않으므로 신호 케이블이 필요 없고 배선이 간편합니다.
설치는 인덕션 모터 설치와 동일합니다
효율성이 높으므로 설치 방법은 인덕션 기어 모터 설치 방법과 동일합니다.
RoHS 준수
모터 용량 및 감속비
모터 용량 |
감속비 | ||
|---|---|---|---|
| G3 (평행축) |
GAL(평행축/발 취부) | H2 (직교축) |
|
| 0.1KW | 1/5 ~ 1/1200 | - | 1/5 ~ 1/1500 |
| 0.2KW | 1/5 ~ 1/1200 | - | 1/5 ~ 1/1500 |
| 0.4KW | 1/5 ~ 1/1200 | 1/600 ~ 1/1200 | 1/5 ~ 1/1500 |
| 0.75KW | 1/5 ~ 1/450 | 1/300 ~ 1/450 | 1/5 ~ 1/450 |
| 1.5KW | 1/5 ~ 1/200 | 1/100~1/200 | 1/5 ~ 1/240 |
| 2.2KW | 1/5~1/100 | 1/30~1/100 | 1/5 ~ 1/120 |
|
모터 용량
|
감속비 | ||
|---|---|---|---|
| FS(중공축) | FAS(중공축) | FF(중실축) | |
| 0.1KW | 1/10 ~ 1/1500 | – | 1/10 ~ 1/240 |
| 0.2KW | 1/5 ~ 1/1500 | – | 1/5 ~ 1/240 |
| 0.4KW | 1/5 ~ 1/1500 | 1/600 ~ 1/1500 | 1/5 ~ 1/240 |
| 0.75KW | 1/5 ~ 1/450 | 1/300 ~ 1/450 | 1/5 ~ 1/240 |
| 1.5KW | 1/5 ~ 1/240 | 1/5 ~ 1/240 | – |
| 2.2KW | 1/5 ~ 1/120 | 1/5 ~ 1/120 | – |
모터 용량
|
감속비 | |
|---|---|---|
| F3S(동심 중공축) | F3F(동심 중실축) | |
| 0.1KW | 1/5 ~ 1/1500 | 1/5 ~ 1/240 |
| 0.2KW | 1/5 ~ 1/1200 | 1/5 ~ 1/240 |
| 0.4KW | 1/5 ~ 1/600 | 1/5 ~ 1/240 |
| 0.75KW | 1/5 ~ 1/300 | 1/5 ~ 1/240 |
| 1.5KW | 1/5 ~ 1/240 | 1/5 ~ 1/60 |
| 2.2KW | 1/5 ~ 1/120 | 1/5에서 1/30까지 |
